? VPH光柵，衍射效率達90%
? 零像差設計，衍射極限分辨率
? 兼容PI、Andor多款科研深制冷相機，暗電流噪聲低
? 高通量設計，數值孔徑0.25
? 兼容SMA905光纖及Φ10mm多芯光纖接口，支持多通道
? 穩定性高，適用于實驗室和工業應用
產品簡介鑒知技術高通量透射型光纖光譜儀，采用VPH體相位全息光柵，其衍射效率接近90%，搭配成像性能好的光路設計，靈敏度可以達到反射式光譜儀的5倍，并且可以實現高于傳統光譜儀2倍的極限分辨率，達到完美的光譜檢測效果。同時，配備科研級的深度制冷面陣CCD相機，有非常高的量子效率和信噪比。此外，還具備穩定性高、體積緊湊的特點，適合工業設備集成。
? ST50S可替代和超越傳統科研級InGaAs光譜儀，對于高靈敏需求的1064nm拉曼光譜檢測系統，是推薦配置。

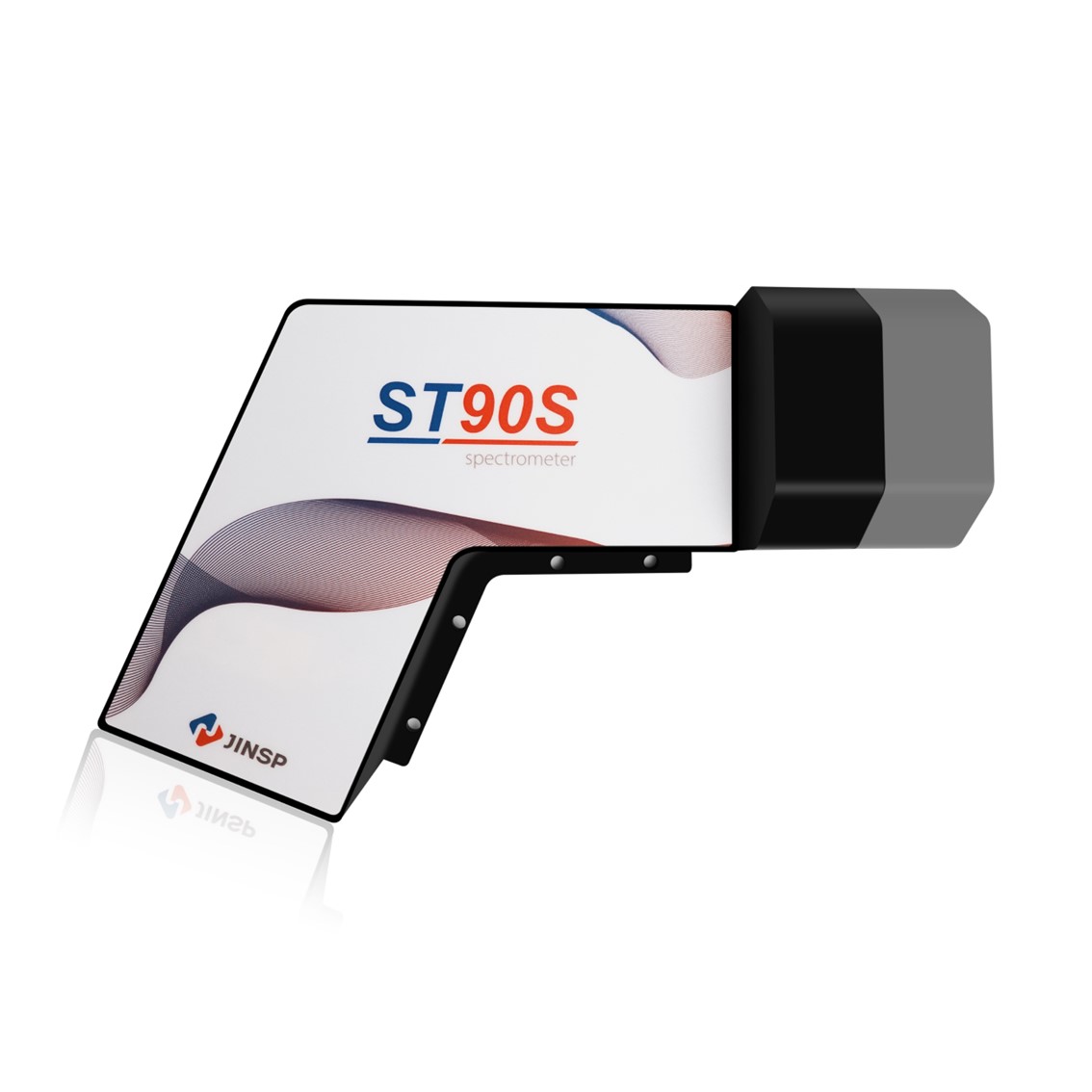

? ST90S可用于532nm激光拉曼光譜檢測系統，尤其是氣體拉曼信號檢測，其綜合光學參數優異， 光譜范圍可達4200cm-1，分辨率可到4cm-1，可替代進口的科研級大型反射式光譜儀。
? ST100S可集成于科研級785nm激光拉曼系統，用于材料及生物樣品的拉曼光譜探測，分辨率可到3cm-1。
應用測試

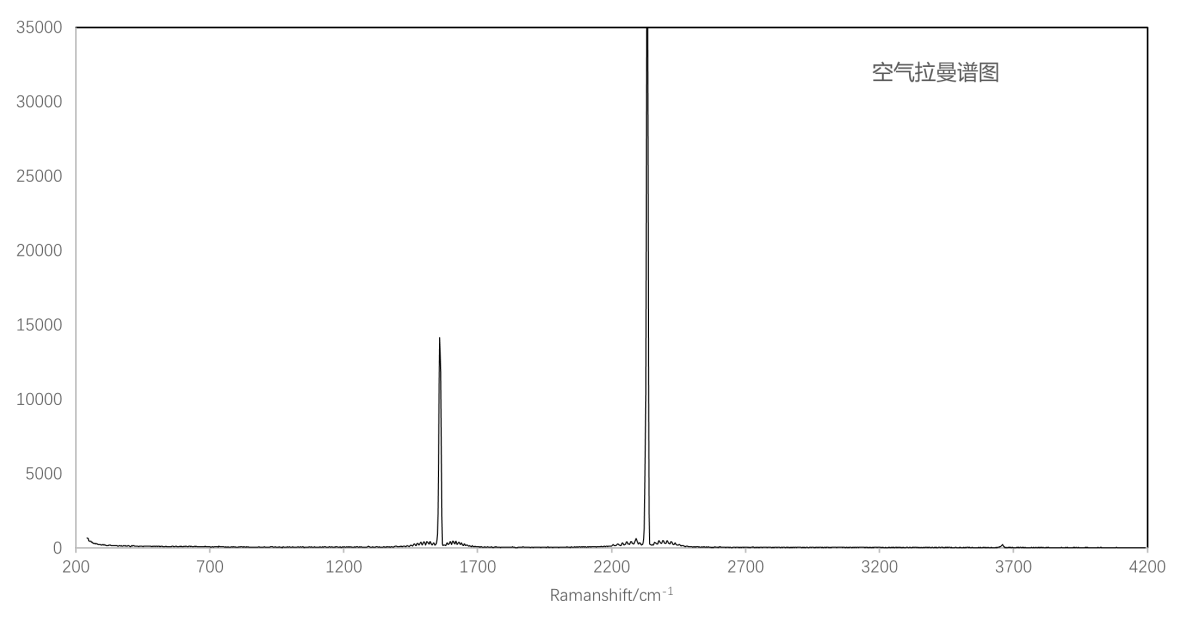

ST90S用于氣體拉曼光譜，1s空氣拉曼譜圖（5W）

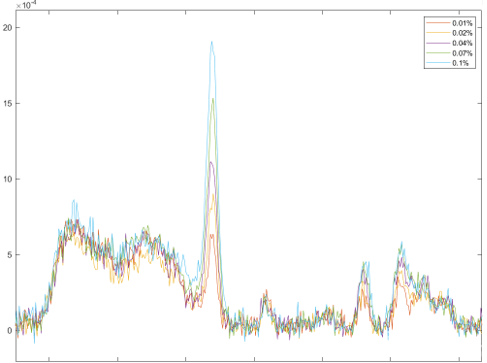

ST100S檢測0.01%乙醇信號（500mW，1s）

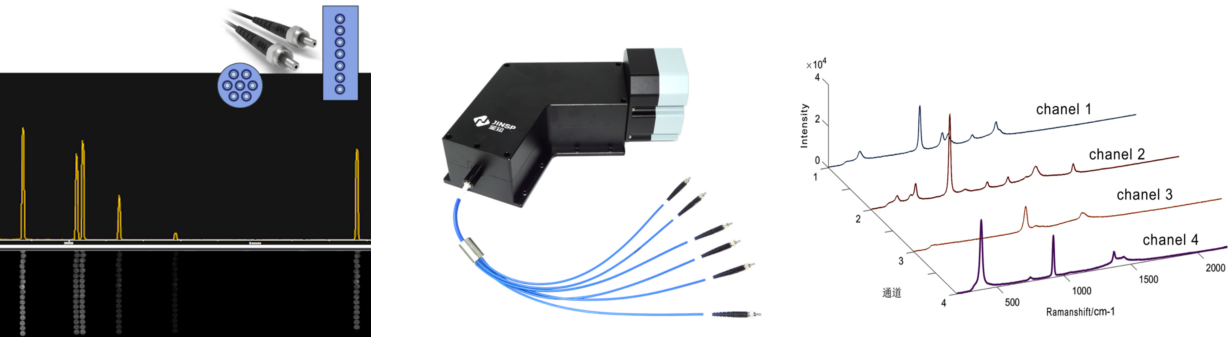

ST100S搭配多芯光纖可實現多通道光譜采集
應用領域1、科研級拉曼光譜檢測系統
? 785nm共聚焦顯微拉曼系統
? 532nm共聚焦顯微拉曼系統
? 1064nm共聚焦顯微拉曼系統
2、工業拉曼系統集成
? 在線拉曼檢測——制藥、生物發酵，化學反應過程檢測
? 氣體在線檢測及過程分析
? 化工在線、生物醫藥
技術特點? VPH光柵，衍射效率達90%
? 零像差設計，衍射極限分辨率
? 兼容PI、Andor多款科研深制冷相機，暗電流噪聲低
? 高通量設計，數值孔徑0.25
? 兼容SMA905光纖及Φ10mm多芯光纖接口，支持多通道
? 穩定性高，適用于實驗室和工業應用
產品參數型號 | ST50S | ST90S | ST100S | |||

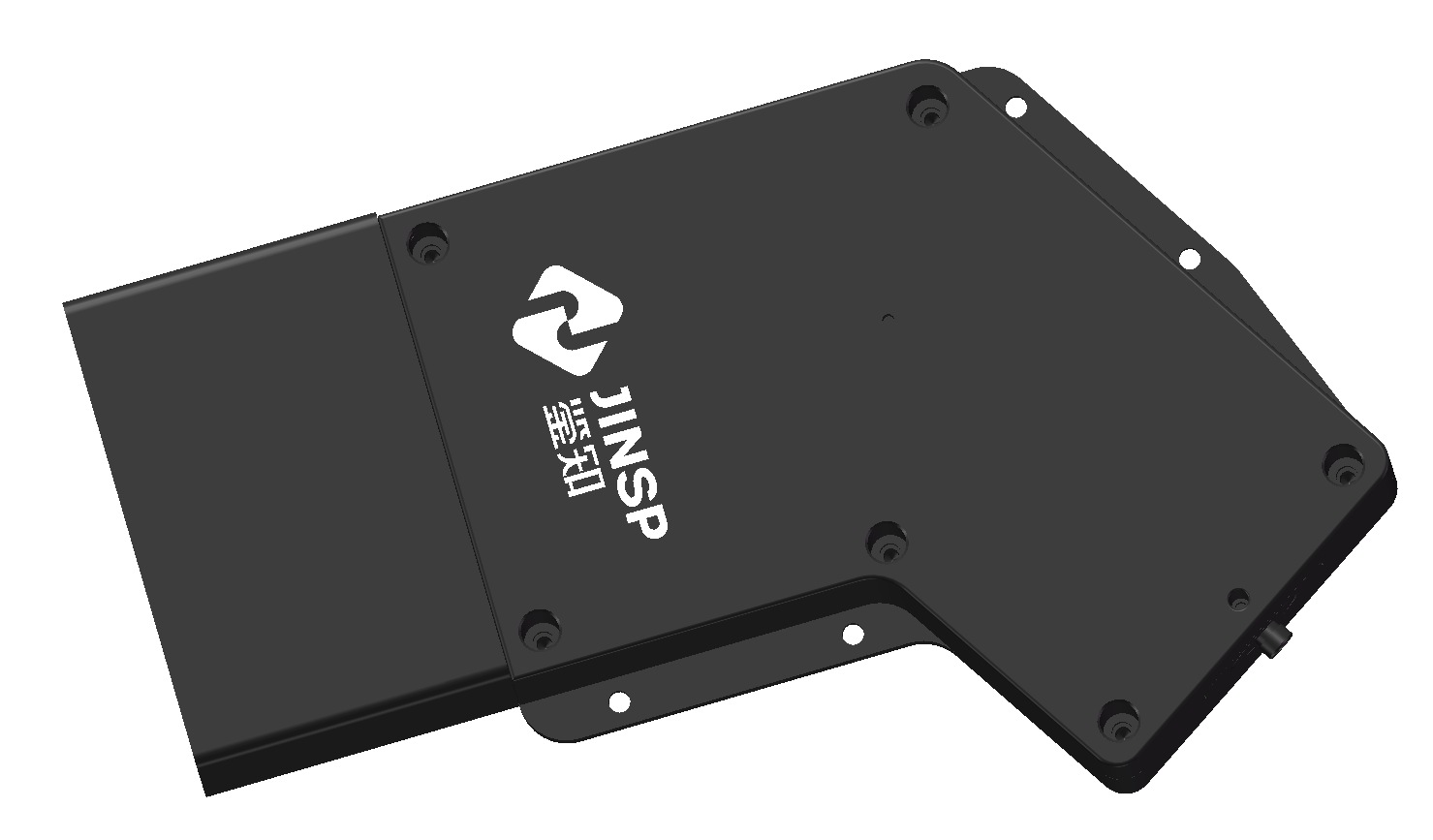

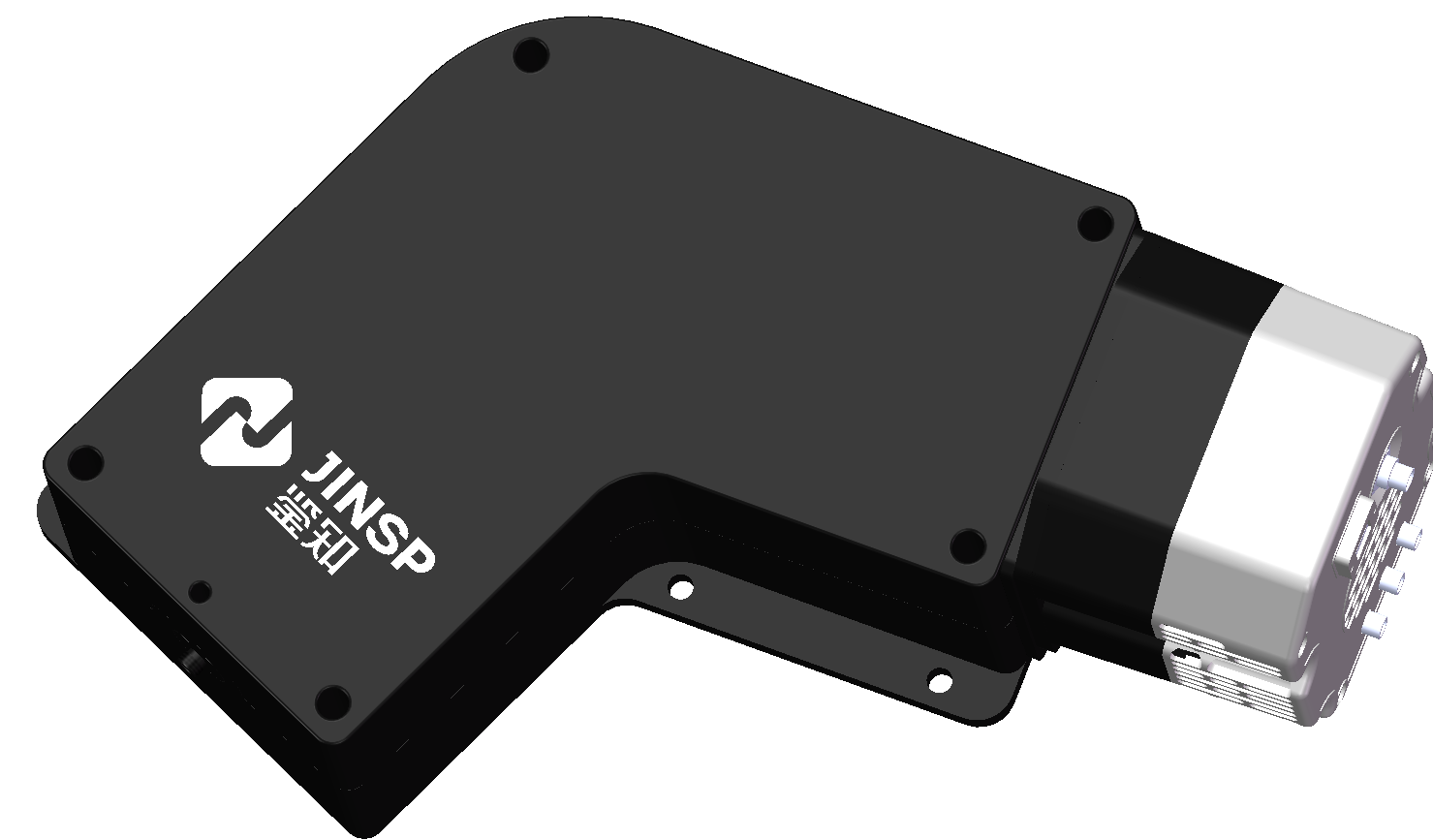

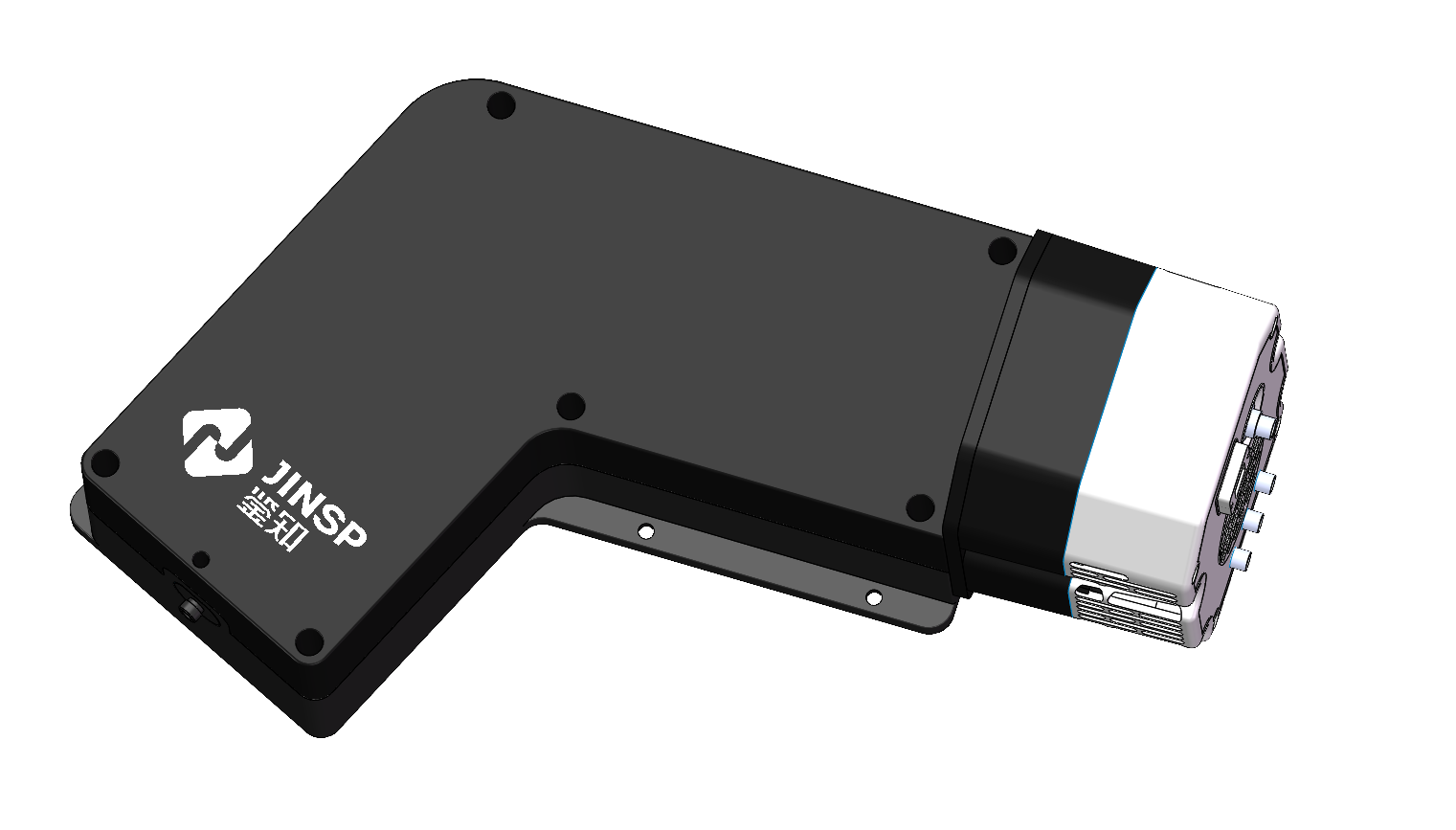

外觀 |
|
|
| |||
特點 | 高靈敏度 | 高分辨率 | 高靈敏度 | 高信噪比 | 高信噪比 | 高可靠性 |
芯片 | 濱松二級制冷InGaAs | Andor ivac 316 | Andor ivac 316 | |||
主機重量 | 4Kg | 6Kg | 6Kg | |||
分辨率 | 0.25nm，對應6cm-1（25μm slit） | 0.14nm，對應5cm-1（25μm slit） | 0.25nm，對應3cm-1（25μm slit） | |||
光譜范圍 | 1080nm~1330nm對應140~1880cm-1 | 540nm~686nm對應260~4200cm-1 | 785nm~988nm對應0~2600cm-1 | |||
供電電源 | DC 5V | DC 12V | DC 12V | |||
工作電流 | 3A | 3A | 3A | |||
主機尺寸 | 253mm×152mm×93mm | 330mm×216mm×130mm | 330mm×216mm×130mm | |||
光柵類型 | VPH體全息透射光柵 | |||||
光纖接口 | SMA905或Φ10mm多芯光纖 | |||||
數據輸出接口 | USB2.0 | |||||
ADC位深 | 16bit | |||||
工作溫度 | -20℃~60℃ | |||||
存儲溫度 | -30℃~70℃ | |||||
%相對濕度 | 0~90%RH | |||||
