? 支持200-1100nm的光譜范圍，可通過調節光路定制光譜范圍
? M型C-T光路，高分辨率
? 配置低噪聲CMOS信號處理電路，擁有好的信噪比
? 支持USB2.0和UART方式輸出測量所得的光譜數據，便于集成應用
? 可接收SMA905光纖輸入光
? 體積小，重量輕，性能優異
產品簡介鑒知技術通用緊密型光纖光譜儀，具備小體積、高性能、高性價比以及多用途的特點，適于搭建各種常見的光譜測量系統，可實現200~1100nm范圍內的反射、透射以及吸收光譜。
采用業內高品質的衍射閃耀光柵，以及優異的光學設計，保證較高的光通量，提高弱信號的檢測能力。通過更換不同刻線密度光柵，可以實現紫外、可見光、近紅外波段的高分辨率光譜檢測。采用2048像元的高量子效率CMOS芯片，搭配專業的高速低噪聲信號采集處理電路，可以獲得較佳的光譜信噪比。
內部集成溫度傳感器，可實時監測環境溫度，結合內部溫漂補償算法可以實現工作溫度范圍內較小溫漂。
? SR50C采用交叉式C-T光路，具有較高的靈敏度。
? SR75C采用75mm長焦距反射鏡，搭配M型C-T光學設計，光學系統可以保證光學像差以及光學分辨率。
應用測試

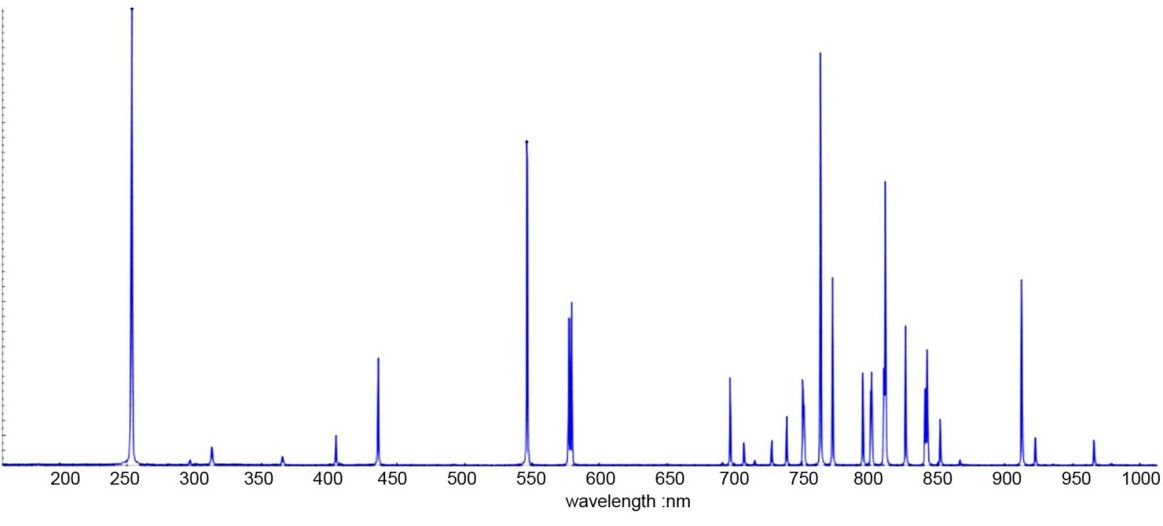

SR50C寬光譜范圍：覆蓋200~1000nm

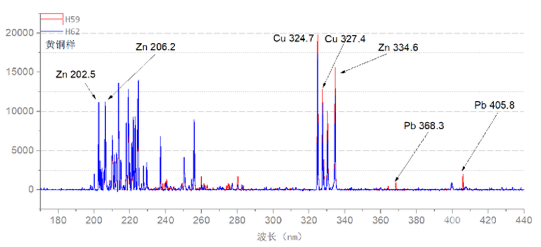

SR75C LIBS礦物用戶實測結果
應用領域1、紫外、可見、近紅外的吸收透過率、反射率檢測
2、光源及激光波長檢測
3、OEM產品模塊：
? LIBS——分析土壤和礦物質，用于地質檢測以及采礦類工作
? 水質環保在線監測——環境水中有機物，含氧量
? 煙氣——煙氣排放成分的監測及鑒定
技術特點? 支持200-1100nm的光譜范圍，可通過調節光路定制光譜范圍
? M型C-T光路，高分辨率
? 配置低噪聲CMOS信號處理電路，擁有好的信噪比
? 支持USB2.0和UART方式輸出測量所得的光譜數據，便于集成應用
? 可接收SMA905光纖輸入光
? 體積小，重量輕，性能優異
產品參數型號 | SR50C | SR75C | ||

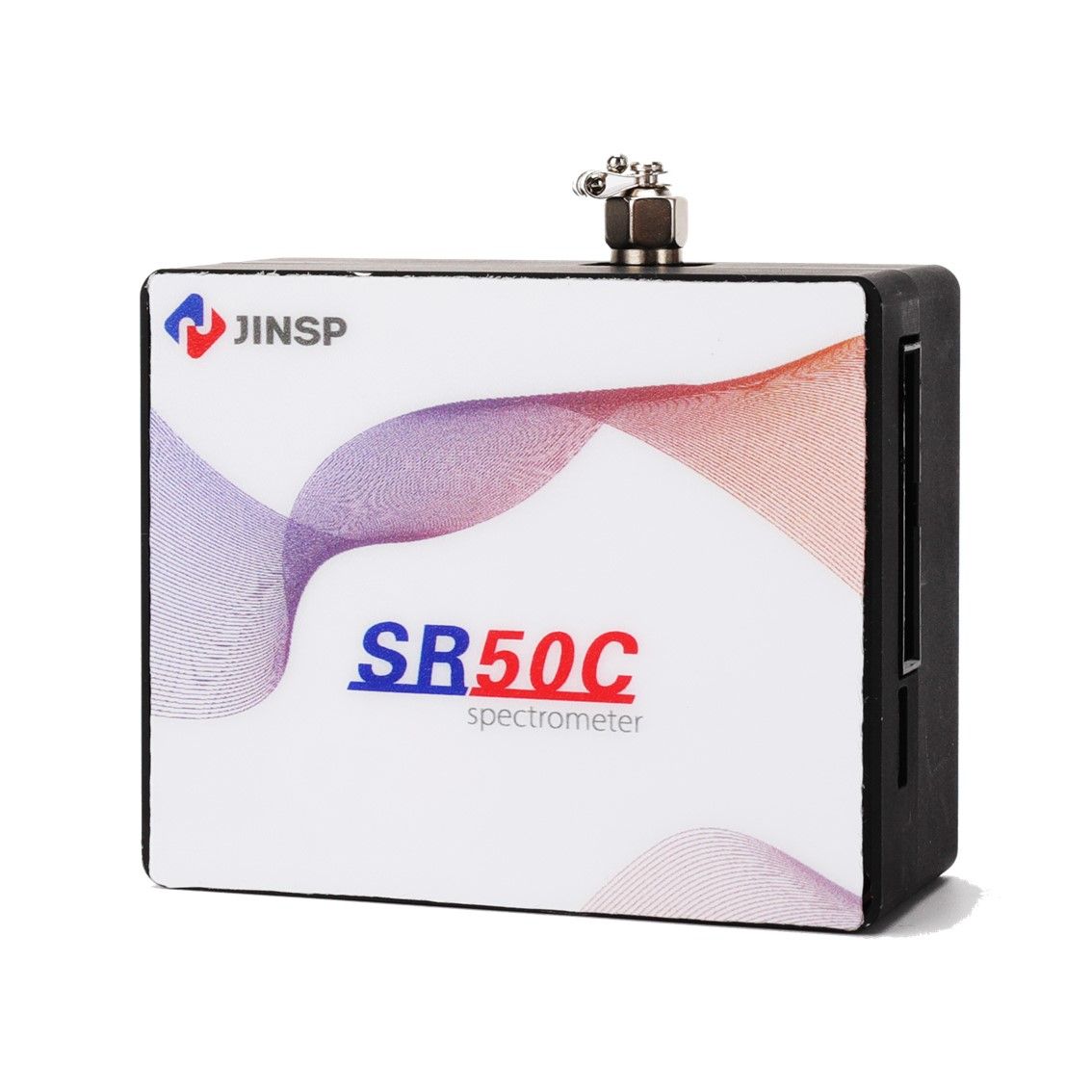

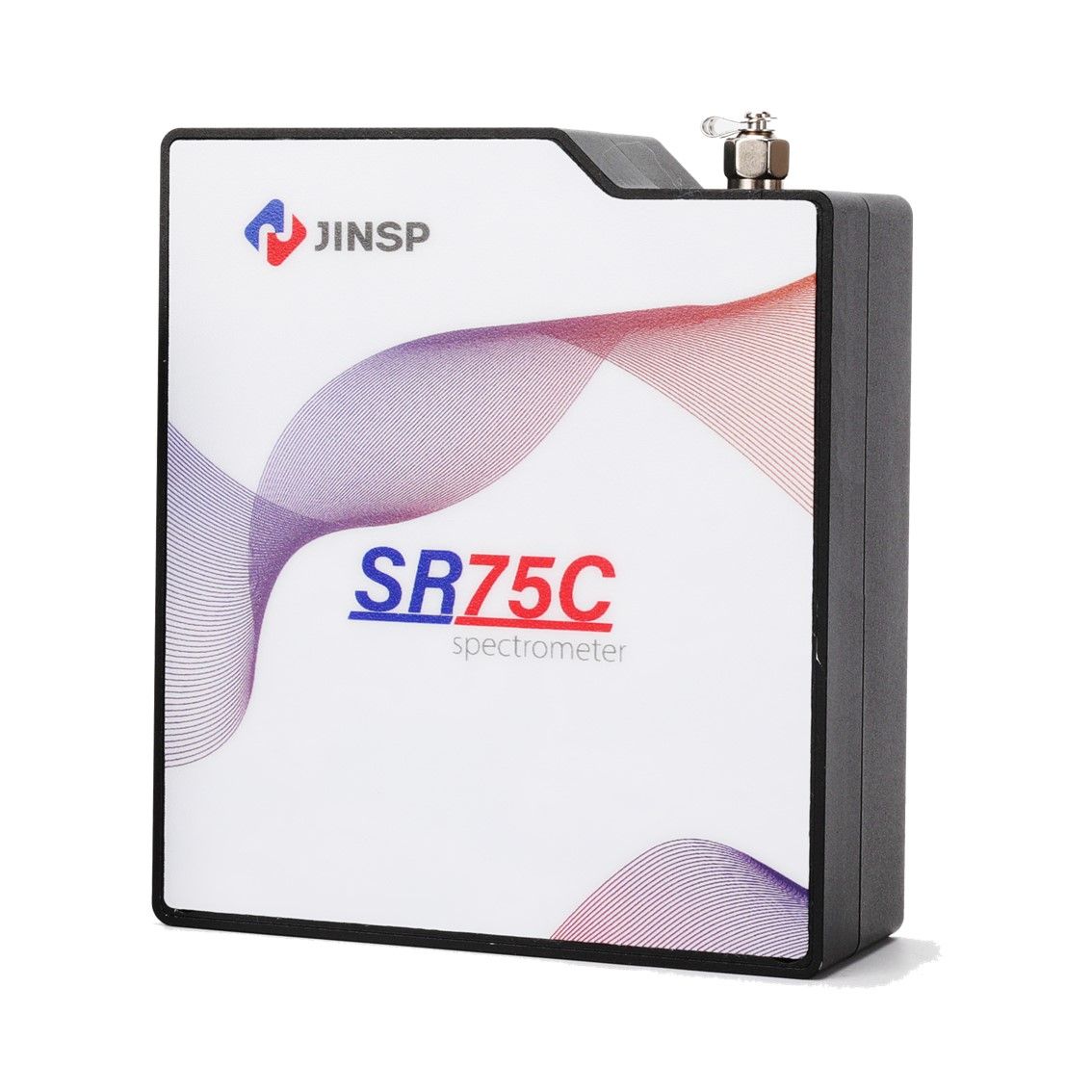

外觀 |
|
| ||
特點 | 高靈敏度 | 高性價比 | 高分辨率 | 高性價比 |
主機尺寸 | 79 mm（長）× 68 mm（寬）× 42 mm（高） | 110 mm（長）× 95 mm（寬）× 43 mm（高） | ||
主機重量 | 220g | 310g | ||
焦距 | ≤50mm | ≤75mm | ||
芯片類型 | 線陣CMOS，濱松S11639 | |||
入射狹縫 | 10μm，25μm，50μm，100μm，200μm | |||
光纖接口 | SMA905，自由空間 | |||
ADC位深 | 16bit | |||
供電電源 | DC 4.5V to 5.5V (type @5V) | |||
工作電流 | < 500mA | |||
工作溫度 | 10 ~ 40 ℃ | |||
存儲溫度 | -20 ~ 60 ℃ | |||
%相對濕度 | 0~90%RH | |||
設備功率 | 50 W | |||
預熱時間 | ＜5 min | |||
通訊協議 | Modbus | |||
